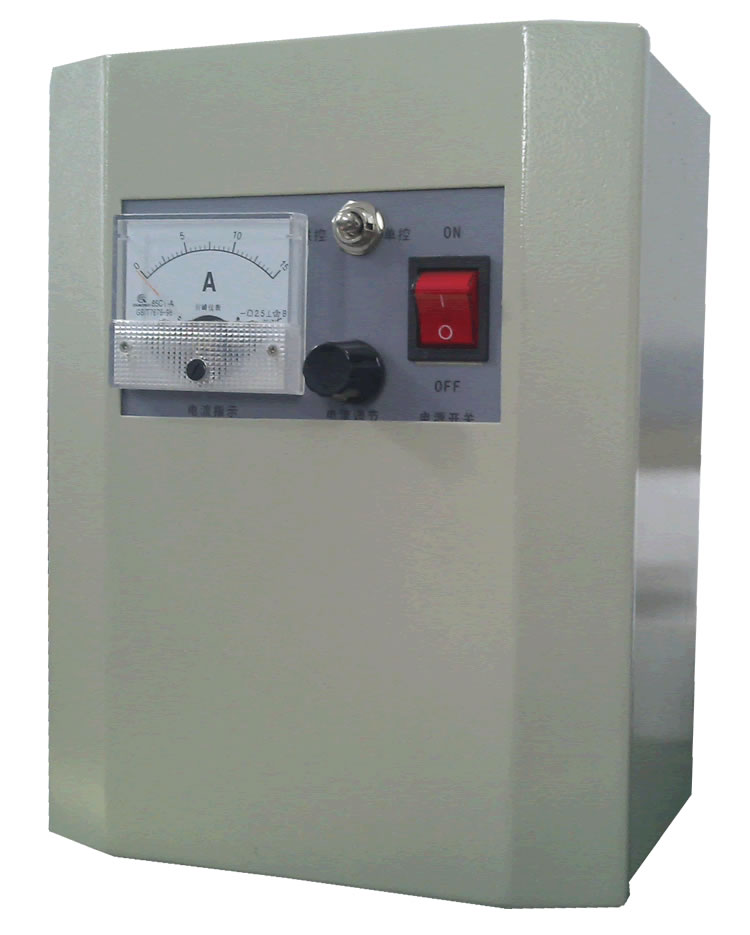

LM型電磁控制器是對XKZ-5G2和XKZ-20G2型電控器的更新產品，由PLC微機遠程控制，兩種控制方式將電位器手動控制和0-5V電壓或4-20mA電流自動控制，根據需要進行選擇，即可脫機單控也可聯機聯控，方便客戶使用。

控制箱基本電路采用移相觸發器控制固態繼電器作為主回路整流控制原件，可靠性好、使用時間較長等優點。

外形尺寸：210mm（長）×135mm（寬）×270（高）mm

重量：2.7kg

一、 工作原理：

有單相移相觸發產生移相脈沖信號，改變這個信號的相位來控制導通角，從而達到調壓的效果，由于輸入控制和輸出光電隔離，因此電壓的調節不受負載的干擾，并且電壓變化的線性度比較好。

二、 使用方法：

1、打開機殼，按電控器上所標輸入（220V），輸出（電振機）負載位置，將電源與負載接好，4-20mA連接。

2、打開電源開關鍵，工作指示燈亮，表示電源已接通。

3、根據需要進行單控或聯控,當開關撥到"單控"方向,聯控失效,用電位器調節電流大小,電振機振幅大小;如需要4-20mA電流,將開關撥到"聯控"位置。

三、 注意事項：

1、通態浪涌電流Itsm在壽命期內，浪涌次數有一定限制，因此，一般不要人為的對負載短路。

2、電控器周圍介質溫度不超過-20℃—＋40℃的范圍。

3、周圍介質溫度為25℃時相對濕度不大于85%。

4、電控器應放置于振動幅度小，沒有嚴重腐蝕性氣體和影響電氣緣性能的環境中。

四、 主要性能指標

1、 電流控制方式: 4~20 mA。

2. 電壓控制方式: 0~5V_DC。

3、電源適用于正負220V±15%變化的。

4、 小導通電流: 50 mA

5. 通態壓降 小于1 .5V

6. 斷態漏電流: 小于10 mA

7. 導通時間 （50H Z ）： 1MS

8. 關斷時間： 10MS

9. 電流：35A

10.工作電源：AC220V，50HZ
