您的位置: 網站首頁 » 產品介紹 » 工業分析系列 » 正文 KH-3型快速灰分測定儀 快速灰分測定儀是的測定煤炭或其它可燃物質灰分含量的設備。將被測試樣放在傳送鏈條上，隨鏈條進入高溫區燃燒，然后送出爐膛。由于試樣是緩慢進入高溫區的，因此避免了試樣的爆燃。另外，傳送鏈速度無級可調，可根據試樣的要求改變灰化時間。 適用于煤炭、電力、冶金、科研等行業和部門測定煤、焦炭及其它可燃物料的灰分?？晒┟禾?、電力、冶金和地質勘探等部門的實驗室使用。 功能特點: 本儀器以國家標準 GB212 《煤的工業分析方法》為依據，具有準確、快速、節能等特點。 1 、爐膛采用傾斜裝配，空氣自然流通，使樣品能有足夠的助燃空氣，與傳統的高溫爐灰化法相比，大大的縮短了灰化時間。 2 、在較長的爐膛內能形成比較理想的溫度梯度，樣品由低溫逐漸進入高溫區，近似慢灰法流程，解決了高溫爐灰法不易解決的爆燃問題，提高了測量精度。 3 、采用鏈條傳送，進出樣品連續自動，且速度可調。 4 、用戶可根據不同的樣品，調節運行速度既燃燒時間，使樣品有充分的燃燒。 技術參數: 控溫范圍：100-1000℃ 測溫精度：0.2級 控溫精度：±10℃ 爐膛長度：700mm 恒溫區長：≥200mm 采用鏈條傳動，連續自動傳送，運行平穩，且速度可調。 傳送速度：（15-70）mm/min 恒溫帶長度：815℃時≮150mm，溫差≯±10℃ 升溫時間：（由室溫升至815℃）45min 測量精度：符合 GB212 標準規定 功率： 3KW 工作電源：220V±22V, 50HZ±1HZ 外形尺寸：1200×420×505 重量：70kg 灰分測定儀結構及工作原理：本儀器主要由馬蹄形管式電爐、傳送帶和控制儀三部分組成。 1 、爐體：由裝有電熱絲的管式爐身和多層保溫棉組成，爐膛長約700mm，底寬約75mm，高約45mm，兩端敞口，軸向傾斜度約 5 º左右。其恒溫帶要求：(815±10)℃部分長約140mm，750℃～825℃部分長約270mm，出口端溫度不高于100℃。較大的爐膛，可同時并排放兩個試樣，并可連續工作。 2 、傳動系統：主要由電機、蝸輪、蝸桿、滑輪及傳送帶組成。傳送帶用耐熱不銹鋼制成，傳送速度可根據需要進行調節，使樣品充分燃燒。 3 、溫度控制系統：主要由單片機、雙向可控硅、數顯溫度調節儀、熱電偶及其他電器元件組成。整個系統安裝在前面板和底板上，前面板和底板固定在一起，形成一個整體，并且可以抽出，維修方便。

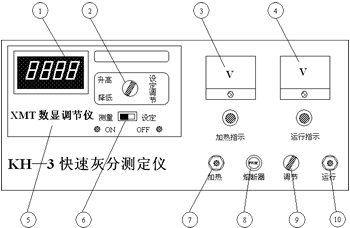

圖一 前面板示意圖 1 、爐膛溫度顯示屏 2 、溫度設定調節旋紐 3 、加熱電壓表（ 250V ） 4 、電機電壓表（ 30V ） 5 、數顯溫度調節儀 6 、測量 / 設定選擇開關 7 、加熱開關 8 、熔斷器 9 、調速電位器 10 、電機運行開關 灰分測定儀操作方法：1 、接好電源線和熱電偶，檢查熱電偶是否插好。 2 、打開加熱開關，加熱指示燈亮，爐體開始加熱。 3 、設定工作溫度；將測量 / 設定選擇開關置于“設定”處，旋轉溫度設定調節旋紐，使顯示器上顯示的預定溫度為 815 ℃ ，再將測量 / 設定選擇開關置于“測量”處，顯示器上顯示的是爐膛內的實際溫度。 4 、當爐膛內溫度達到 815 ℃ 時，調節儀上的紅燈亮，爐體自動斷電，加熱停止。 5 、打開電機開關，運行指示燈亮，電機開始運行。如需調整鏈條的運行速度，應將電機電壓調到 24V （注意：電機電壓不準超過 24V ），然后從 24V 向低電壓調，使電機運行速度達到所需要值。

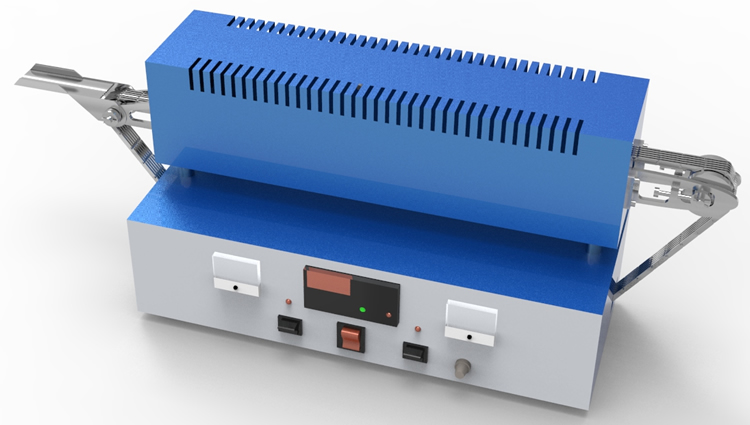

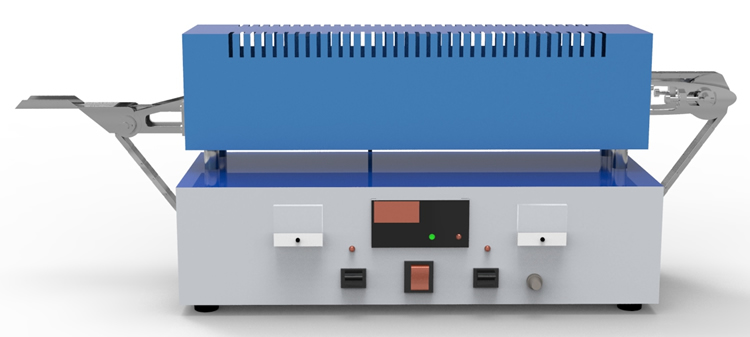

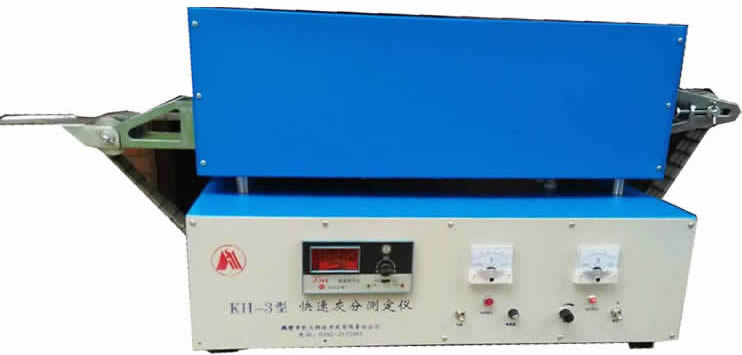

6 、檢查鏈條是否偏離軌道，運轉時是否有打滑或傾斜現象。通過調整支架兩側的調整螺釘，可以改變鏈條的松緊程度和平整度。 7 、稱取樣品，并將裝有樣品的灰皿放在鏈條進口處，可并排放置兩個灰皿，且可連續放置。 8 、試驗結束，應先關閉電機運行開關，再關閉加熱開關，同時斷開電源。 9、將瓷皿取下先在空氣冷卻5分鐘，再放到干燥器中冷卻至室溫稱重、計算灰分。 10、根據GB212-91《煤的工業分析方法》規定，空氣干燥煤樣的灰分按下式計算： 式中：Aad-空氣干燥煤樣的灰分產率%； 灰分測定儀注意事項1 、儀器應放置在水泥臺上，或放在牢固的木臺上。 2 、爐口不應正對著打開的窗戶，以免影響自然通風。 3 、儀器外殼良好接地。 4 、電機應避免低壓啟動，以免燒壞電機。啟動電壓最大為 24V 。 5 、為保證測量精度，每次試驗之前，應清掃一次爐膛。 6 、數顯溫度調節儀和熱電偶要定期進行校對。 7、經常檢查各部分工作情況，并精心維護，各支承輪和齒輪減速器要經常加油潤滑，每次試驗前應清掃爐膛防止有雜物影響測試結果。 KH-3型快速灰分測定儀產品展示

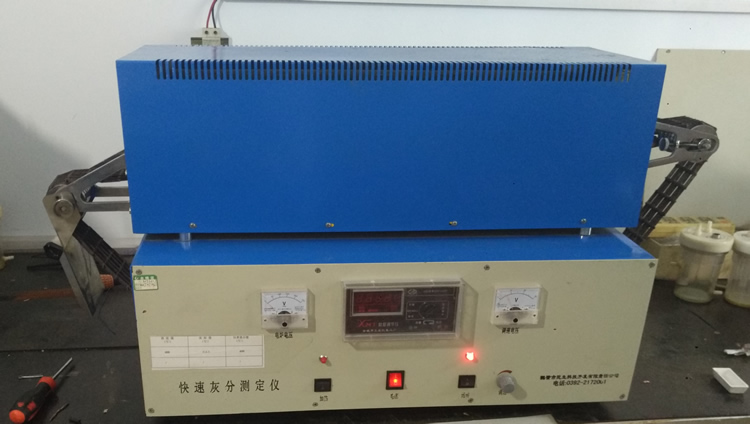

快速灰分測定儀現場照片
灰分測定儀相關鏈接： 煤質分析技術指標灰分常見問題 |
||||
)×100
 |
 |
||
