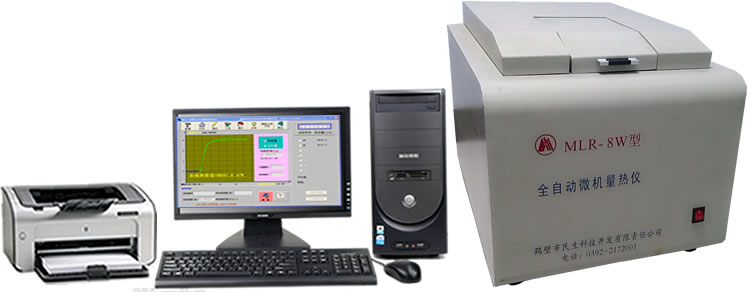

| MLR-8W型全自動微機量熱儀由微機控制的恒溫氧彈式量熱儀，適用于測量固體和液體如煤炭、石油、食品、木材等可燃物的燃燒熱值，廣泛應用于煤炭、電力、石油、化工、糧食、地質、科研及技術監督等部門的化驗室。 微機量熱儀控制系統配備品牌電腦，配以較高精度溫度測量控制卡；系統設計軟件采用與硬件配套WINDOWS 界面測量程序包。系統界面以圖形方式表現，顯示直觀，操作方便易學。微機量熱儀的采溫、攪拌、點火、調溫、定量水等操作均由計算機自動控制完成。微機量熱儀熱容量的標定、彈筒發熱量的計算及對于煤的各基發熱量的換算也由計算機完成，根據操作人員輸入的各種已知含硫量或含氫量以及水分含量自動完成。由打印機將測量數據和結果打印輸出或以文件形式存盤。 微機量熱儀技術參數：1、溫度測量范圍：0℃~65℃； 2、溫度測量分辨率：0.0001℃； 3、樣品量：0.5g~1.5 g； 4、熱容量：約 10500J/K ； 5、外水筒容量：約 40L ，內水筒容量：約 2.3L ； 6、點火電壓：20V ，點火時間：程序控制； 7、測量精度：≤0.1% ，符合國標 ； 8、使用環境 5-40 ℃ （每次測定室溫變化應 ≤ 1 ℃ 相對濕度≤80%） ； 9、臥式結構，電腦控制，WINDOWS操作界面； 10、電源 220V±10% ，功率： 30W； 11、外形尺寸：450mm×580mm×480mm ； 12、主機重量：約30kg 產品包裝：主機：紙箱，尺寸：長680mm，寬540mm，高550mm，重40公斤； 微機量熱儀的使用說明:微機量熱儀的安裝及準備： 依次連接計算主機與鍵盤、顯示器、打印機、恒溫彈筒之間的信號及電源電纜；檢查計算機主機、顯示器、打印機上的電源開關，應置于關閉狀態；將多功能電源插座接通220V 電源并關閉其開關；將計算機主機的電源插頭插入多功能插座，將打印機電源插頭插入多用插座，將微機量熱儀的電源插頭插入多功能插座。至此，儀器電路部分即告安裝完畢。 用氣：自備一個氧氣瓶并灌滿氧氣，鋼瓶剩余壓力要求4MPa以上，氧氣的純度在99.5%以上，普通工業氧氣即可，不可使用電解氧氣。將氧氣減壓閥及連接導管與鋼瓶連接。 用水： 1.準備一個水桶，將水桶和量熱儀放在一個房間，氧彈10ML的水從水桶里取水，這樣可以保證內外桶水溫誤差在3度以內。 2.實驗中使用蒸餾水或純凈水，切不可直接使用普通自來水，以免出現點火失敗的現象。外桶用水三個月左右更換一次，不得超過半年。當內桶水中有臟物時，應立即更換，確保試驗可靠性和成功率。 準備一臺分辨率至少 0.1mg 的分析天平。

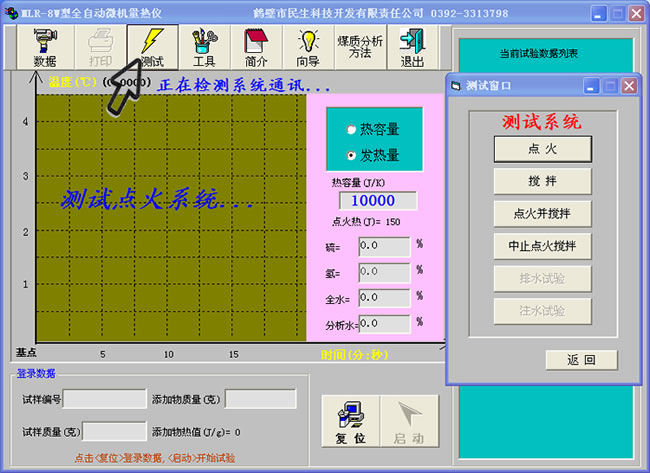

微機量熱儀實驗室條件： 1、量熱儀應放置在不受陽光直射的地方，朝北，以避免陽光照射。 微機量熱儀系統安裝： 硬件安裝 ①擺放好微機量熱儀各部件。 ②根據微機量熱儀安裝示意圖，正確連接好系統各部件。 ③檢查微機量熱儀連線連接是否正確，如正確無誤，則可開機進行下一步安裝軟件。 軟件安裝 系統軟件在出廠時已安裝好，一般情況下不需要重新安裝。若需安裝，請按下列方法： 打開計算機，進入WINDOWS操作系統，將微機量熱儀隨機U盤插入U(xiǎn)SB接口，用鼠標雙擊：“我的電腦”圖標。打開U盤文件。運行setup.exe文件，按提示信息逐步選擇安裝，直到安裝成功。 系統自動將應用程序快捷方式安裝在“開始”按鈕“程序”菜單下。 微機量熱儀系統調試： 打開量熱儀頂蓋，將量熱儀外筒注滿蒸餾水，開啟量熱儀電源開關（注意：外筒無水時嚴禁按下開關）。 運行微機量熱儀系統軟件，熟悉界面各項信息，首先觀察微機量熱儀連接是否正常，正常情況應顯示環境溫度，外桶水開始攪拌，然后用鼠標點擊（測試），打開系統測試窗口，檢測內筒攪拌和點火系統是否正常，正常后返回主窗口點擊（工具），進入登錄窗口修改系統有關參數，尤其是微機量熱儀注水時間（受外部環境交流電壓影響），設置合理，將氧彈放入內筒，注水時間設置由小到大測試，注水時間太短，內筒水量不足，調節不穩定或無法調節，就難以準確試驗；注水時間太長，水可能從內筒溢出，調試時不要離開現場，注意觀察水面，出現意外緊急關閉儀器電源或點擊測試按鈕（排水）。系統注水時間一般為 30-40秒范圍，根據當?shù)仉妷呵闆r而定；
微機量熱儀系統操作及實驗方法：開機啟動 WINDOWS操作系統，點擊（開始），進入程序菜單，進入“微機全自動量熱儀”系統簡要說明 • 進入試驗，請嚴格按照術語操作規范進行。

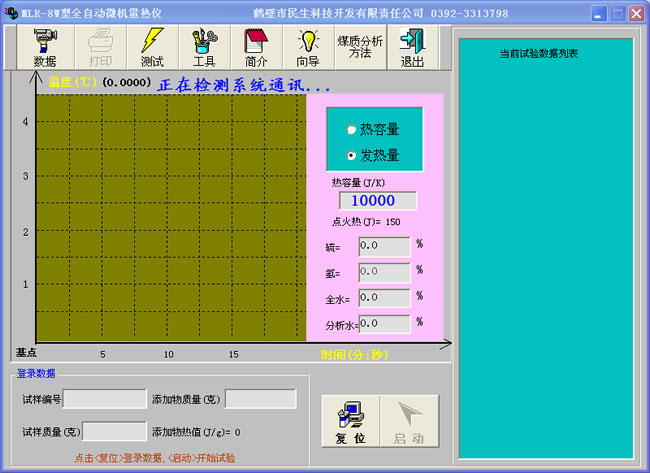

軟件開機及發熱量測試界面 微機量熱儀發熱量測試 啟動后初始進入發熱量試驗界面，非初始狀態點擊（發熱量）前的單選按鈕，進入系統發熱量測定狀態。 • 燃燒皿中準確稱取分析試樣（粒度小于 0.2mm）0.9 ~ 1.1g（重量稱到0.0002g）。 • 燃燒易于飛濺的試樣，先用已知重量的擦鏡紙（熱值16000J左右）包緊再進行測試、或先在壓餅機中壓餅并切成2-4mm的小塊使用。不易燃燒的試樣，可先在燃燒皿底墊上一個石棉墊，或用石棉絨做襯墊（先在皿底鋪上一層石棉絨，然后以手壓實），石英燃燒皿不需襯墊，如加襯墊仍燃燒不完可提高充氧壓力至3.2Mpa或用已知重量和熱值的擦鏡紙包裹稱好的試樣并用手壓緊，然后放入燃燒皿中。 （1）取一段已知質量的點火絲，把兩端分別接在電極在電極柱上，注意要與試樣保持良好接觸或保持微小的距離（對易飛濺和易燃的煤上），并注意勿使點火絲接觸燃燒皿，以免形成短路而導致點火失敗，甚至燒毀燃燒皿，同時還要注意防止兩電極間以及燃燒皿與另一電極之間的短接。 往氧彈中加入10mL蒸餾水，旋緊氧彈蓋，要避免燃燒皿和點火絲的位置因受震動而改變，然后用充氧儀往氧彈中緩緩充入氧氣，直到壓力達到2.8-3.0Mpa，充氧時間不小于15秒;如果不小心充氧壓力超過3.2Mpa,應停止試驗，放掉氧氣，重新充氧至3.2Mpa以下，當鋼瓶中氧氣壓力降到5.0Mpa以下時，充氧時間應酌量延長，壓力降到4.0Mpa以下時，應更換新的氧氣瓶。 （2）將氧彈放入內筒中，如氧彈中無氣泡漏出，則表明氣密性良好，如果有氣泡漏出，則表明漏氣，應找出原因，加以糾正，重新充氧。
（3）確認處于發熱量測試狀態，按要求在工具窗口輸入添加物熱值、點火熱和注水時間，輸入一次以后保持并在主界面顯示，如：熱容量、點火熱、添加物熱值等。輸入試樣編號和試樣質量后即可進入試驗過程，自動注水、調節、測量、排水等。

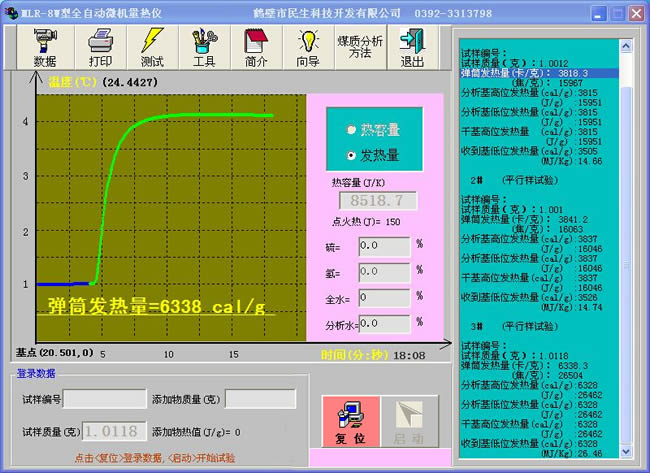

（4）試驗結束。換算出試驗結果，顯示在界面下部，可存儲或打印機打印數據結果。
微機量熱儀熱容量測試：

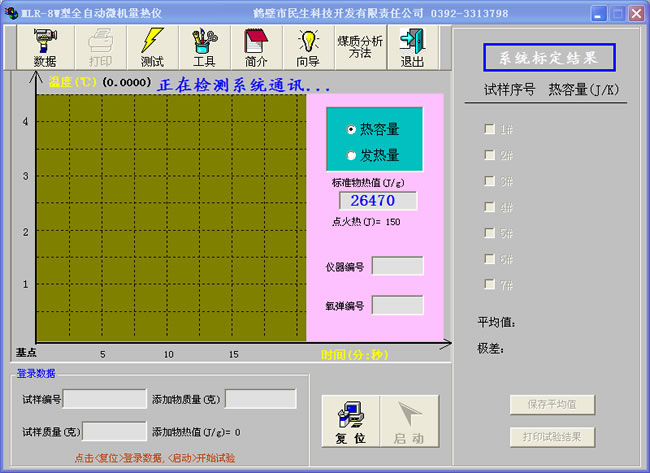

微機量熱儀軟件熱容量測試界面 點擊（熱容量）前的單選項，進入系統熱容量測定狀態。 熱容量測試的過程與發熱量測試過程相似，在使用過程中定期對系統進行能當量測試，以便真實反映系統熱容量的變化，在同一時期測定的熱容量時，使用新定義的同一編號，試驗連續進行也可以間斷，但仍然要使用同一編號。 苯甲酸應預先在盛有濃硫酸的干燥器中干燥3天或60-70℃烘箱中烘3-4小時，當進行微機量熱儀熱容量標定時，其結果自動顯示在窗體右側，用戶可自行選取實驗結果（在編號前的方框內點對號為選中，否則為放棄），系統自動判斷這些結果的平均值和極差，若符合國標的要求，請點擊其下的保存按鈕，保存結果，供測試試樣發熱量的使用，如不符合國標的要求，追加試驗，至到滿足要求為止（注意：同一編號禁止超過七次實驗），若七次實驗仍不能達到要求，可能是系統出現故障或是整個操作過程不規范造成的，請認真檢查，找出原因后再進行試驗。

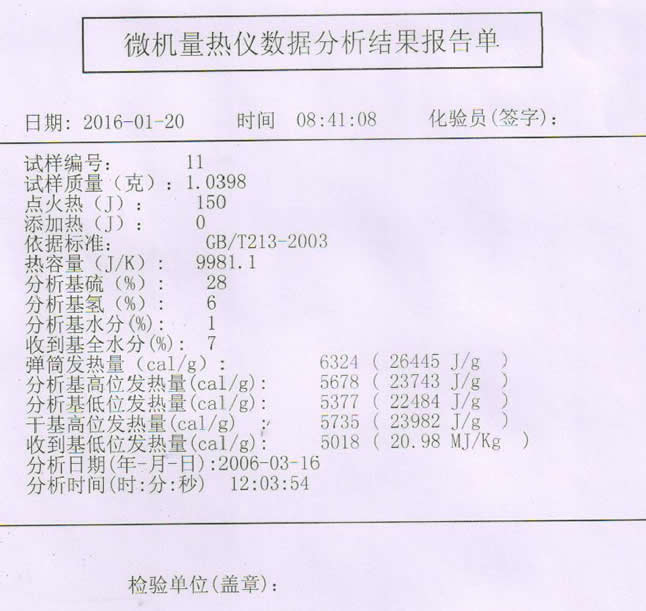

數據處理 （1）在系統主窗口選擇“數據”快捷按鈕進入數據處理界面，輸入待處理的試樣編號，該試樣的已知數據將出現在屏幕上。 （2）按要求輸入該試樣的硫分、水分、氫分等數據，微機量熱儀自動計算出該試樣各種基的發熱量。 測定的允許差（精密度）
恒容發熱量彈筒發熱量 在氧彈中，在有過剩的氧的情況下〔氧氣初始?jí)毫?.6～3.0MPa〕，燃燒單位質量的試樣所產生的熱量稱為彈筒發熱量。其燃燒產物為二氧化碳、硫酸、硝酸、呈液態的水和固態的灰。 恒容高位發熱量 由彈筒發熱量減掉稀硫酸生成熱和二氧化硫生成熱之差以及稀硝酸的生成熱，得出的就是高位發熱量。因?yàn)閺椡舶l(fā)熱量的測定是在恒定容積(即彈筒的容積)下進行的，由此算出的高位發熱量也相應地稱為恒容高位發熱量，它比工業上的恒壓(即大氣壓力)狀態下的發熱量約低8～16J/g，一般可忽略不計。 恒容低位發熱量 由恒容高位發熱量減掉水的蒸發熱，得出的就是恒容低位發熱量。工業燃燒與氧彈中燃燒的另一個不同的條件是：在前一情況下全部水(包括燃燒生成的水和煤中原有的水)呈蒸汽狀態隨燃燒廢氣排出，在后一情況下水蒸氣凝結成液體。 各種不同基的發熱量換算點擊”發熱量計算器“ MLR-8W型微機量熱安裝調試需要的條件: 實驗臺2米，有220V多孔插座，準備50升純凈水或蒸餾水；充滿氧氣的氧氣瓶1瓶。 MLR-8W型全自動微機量熱儀裝箱配置清單：
微機量熱儀短視頻產品展示

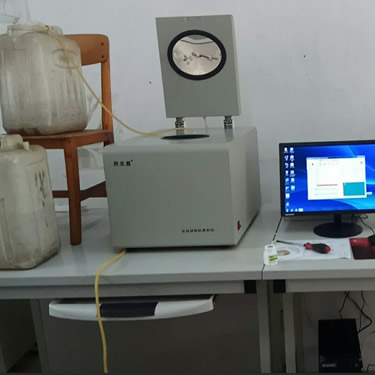

現場照片：
