NJJB-2雙鍋型粘結指數攪拌儀

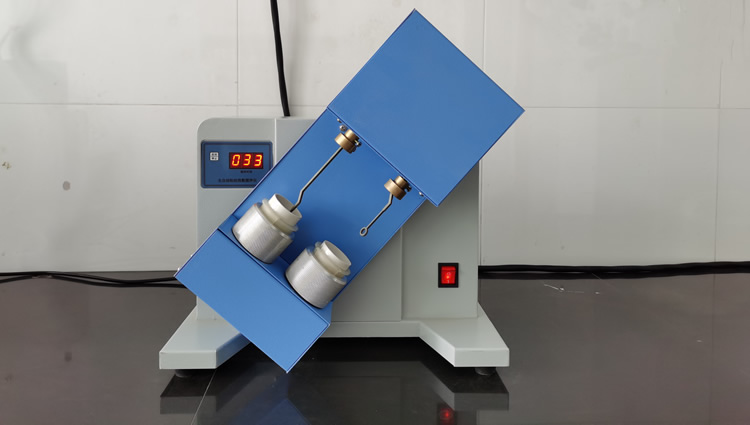

NJJB-2 雙鍋型粘結指數攪拌儀

概述:

NJJB-2雙鍋型粘結指數攪拌儀按照國標 GB/T5447 《煙煤黏結指數測定方法》和GB/T5449《煙煤羅加指數測定方法》的要求進行設計，保證了坩堝轉速、攪拌棒轉速、攪拌傾角和攪拌時序的要求。結構緊湊，體積小巧，操作方便并自動記時控制。

技術參數:

電源電壓:220 V，50 Hz

功率: 30 W

彎板旋轉角度: 45 °

攪拌棒轉速: 150 r/min

坩堝轉速: 15 r/min

彎板 45 °攪拌時間：?1分45秒（105 s）

彎板 45 °至垂直時間：15秒 (15 s)

顯示方式: 數碼顯示

外形尺寸（長×寬×高）: 380×260×400 mm

重量:9 Kg

產品包裝：紙箱，尺寸：長490mm，寬460mm，高330mm，重12公斤

結構簡介:

粘結指數攪拌儀三部分組成：

（ 1 ）主機體：帶動旋轉彎板旋轉的主軸構架。

（ 2 ）旋轉彎板：由攪拌棒的驅動和坩堝驅動系統組成。

（ 3 ）控制部分：完成電機的定時控制等功能。

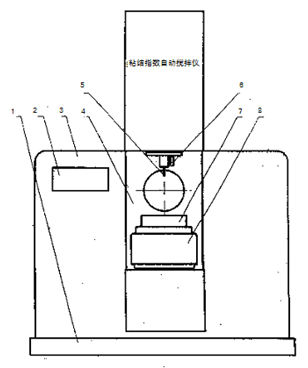

粘結指數自動攪拌儀結構圖

按鍵定義:

“啟動”用于開始試驗。

“復位”用于復位彎板旋轉至初始位置終止試驗。

操作步驟:

（ 1 ）插入攪拌儀的電源，打開電源開關；

（ 2 ）攪拌儀將自動檢查旋轉彎板的位置，自動調節至垂直位置；

（ 3 ）左手壓下鎖緊套，右手拿出空坩堝，將制備好煤樣的坩堝放入，然后松開右手；

（ 4 ）按下壓軸，將攪拌絲抽下，輕輕地拉至坩堝底部，不管處于任何位置，將其環部垂直于坩堝中心

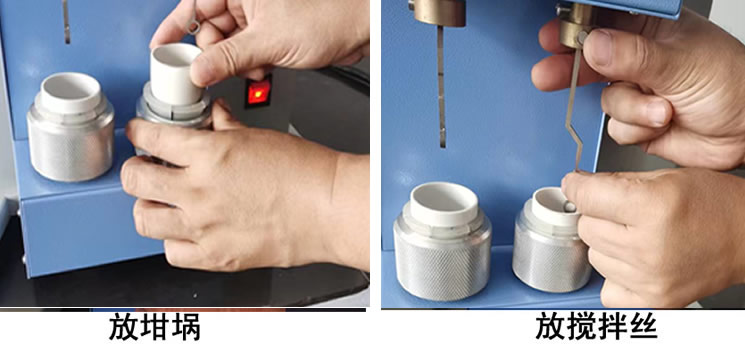

攪拌儀放坩堝

（ 5 ）按啟動鍵，旋轉彎板開始左旋15秒計時，旋至45 °時停止；

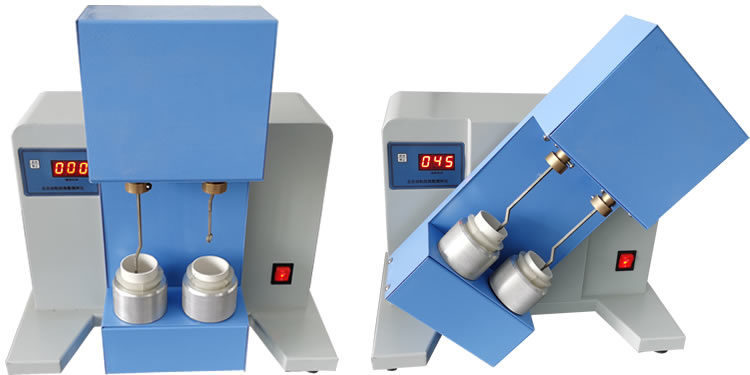

粘結指數測定儀自動攪拌儀示意圖

（ 6 ）旋至 45 °時，上攪拌棒以 150r/min 、下坩堝以 15r/min 相逆旋轉攪拌；此時顯示器開始計時；

（ 7 ）攪拌至 105 秒后，旋轉彎板右旋，此時顯示器開始 15 秒計時；

（ 8 ）旋轉至120秒時，旋轉彎板停止，處于垂直位置，聲音提示結束；

（ 9 ）再一次按下壓軸，將攪拌棒提起，把環部推至壓軸處；

（ 10 ）至此，一個煤樣做畢，重復第（ 3 ）步，開始第二個煤樣的攪拌；

（ 11 ）若做完試驗，再卡入空坩堝，然后斷開電源開關。

注意事項：

（ 1 ）請使用符合要求的電源，電源三腳插頭的接地腳應可靠接地

（ 2 ）實驗過程中傾斜時請不要按啟動停止鍵，如按此鍵，請及時斷電，再開機，攪拌儀會自動回到起始位置。

粘結（羅加）指數實驗步驟：

煤樣應達到空氣干燥狀態粒度小于0.2mm 的分析煤樣，其中0.1~0.2mm的煤樣粒度在20% -35%之間。先稱取5g粘結指數專用無煙煤，再稱取1g煤樣放入坩堝內，重量應稱準到0.001g，稱取煤樣前，應混合均勻。

使用NJJB系列粘結指數自動攪拌儀進行攪拌：坩堝作45度傾斜，逆時針方向轉動，每分鐘約15轉。攪拌絲亦傾斜同樣的角度，順時針方向轉動，每分鐘約150轉。攪拌時，攪拌絲的圓環接觸坩堝壁與底相連接的圓弧部分。經1分鐘45秒后，一邊繼續攪拌，一邊將坩堝與攪拌絲逐漸轉到垂直位置，2分鐘時，攪拌結束。

將壓塊放入坩堝中，然后將其置于靜壓器下，凈壓30秒，加壓結束后，壓塊仍留在混合物上，蓋上坩堝蓋，放置在坩堝架中，放入預先升溫到850℃的馬弗爐的恒溫區內，在放入坩堝后的6分鐘內爐溫應恢復到850℃，從放入坩堝開始計時，焦化15分鐘后，將坩堝從馬弗爐中取出，放置冷卻到室溫。

從冷卻后的坩堝中取出壓塊，稱量焦渣總重，再將焦渣放在1mm圓孔篩篩分，篩上部分再次稱重，然后放入轉鼓內，進行第一次轉鼓試驗，轉鼓試驗后的焦塊用1mm 圓孔篩進行篩分，再稱篩上部分重量，然后將其放入轉鼓進行第二次轉鼓試驗，重復篩分稱重操作，羅加指數實驗需要進行三次轉鼓試驗，每次轉鼓試驗5分鐘，即250轉重量都稱準到0.01g。然后根據公式計算出實驗結果。
